Desenvolvida pela Henan Zhongyu Dingli Intelligent Equipment Co., Ltd., a linha de processamento CIP (carbono em celulose) de minério de ouro de 200 TPH é uma solução de extração de ouro profissional e personalizada, otimizada para minério de ouro de rocha dura, especialmente minério de ouro oxidado de baixo teor. Tomando como núcleo o carbono CIP no processo de celulose, a linha integra tecnologias de britagem, moagem, classificação, lixiviação por cianetação, adsorção de ouro e fundição, com capacidade de processamento projetada de 200 toneladas por hora. Alcança dissociação, lixiviação e recuperação eficientes de partículas de ouro com uma taxa de recuperação de ouro superior a 92% e pode produzir lingotes de ouro de alta pureza com um teor de ouro superior a 90%. A linha possui automação inteligente, proteção ambiental, conservação de energia e operação estável, e é uma escolha confiável para projetos de mineração e processamento de minério de ouro em grande escala com diversas propriedades de minério.
1. Visão geral da linha de processamento CIP
A linha de processamento CIP de minério de ouro de 200 TPH é construída com um sistema de processo de circuito fechado e de vários estágios, que combina perfeitamente o tradicional pré-enriquecimento de separação por gravidade com o carbono CIP avançado na tecnologia de extração de ouro em celulose, tornando-a adaptável ao processamento de vários minérios de ouro, como minério de ouro maciço de alto teor e minério de ouro oxidado de baixo teor. A capacidade total instalada da linha é de 1374 kW, equipada com um transformador padrão de 1600 KVA e integra profundamente automação industrial e tecnologia de controle inteligente de IA para realizar a operação inteligente de todo o processo e monitoramento em tempo real. Ao mesmo tempo que garante uma elevada taxa de recuperação de ouro, a linha adere ao conceito de produção verde, adopta uma série de tecnologias de protecção ambiental e de poupança de energia, e cumpre as normas nacionais de emissão de protecção ambiental, realizando o desenvolvimento equilibrado da eficiência da produção, benefícios económicos e benefícios de protecção ambiental.
2. Fluxo do processo de extração de ouro CIP principal
O fluxo de processo da linha é cientificamente projetado com clara divisão de trabalho em cada elo, e os equipamentos são altamente interligados para formar uma cadeia produtiva completa, garantindo exposição total, lixiviação eficaz e recuperação de alta eficiência de partículas de ouro. O processo principal é dividido em quatro etapas principais: pré-tratamento da matéria-prima, moagem e classificação, carbono CIP na extração de celulose de ouro e fundição de concentrado.
2.1 Sistema de pré-tratamento e britagem de matérias-primas

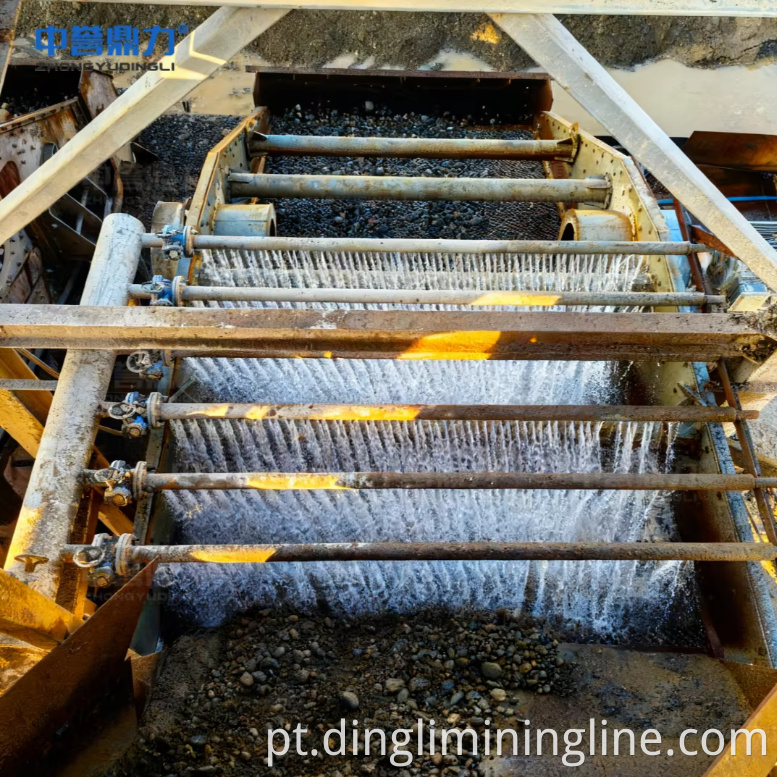

Este sistema é equipado com alimentador vibratório DLZGC1250, britador de mandíbula DLEV106, britador cônico DLDS430 e peneira vibratória de dois andares 2YK3070, formando um ciclo de britagem em circuito fechado. O alimentador controla a velocidade de alimentação em 250~300t/h para evitar sobrecarga do equipamento; o britador de mandíbula tritura o minério com um tamanho de alimentação de ≤400mm a ≤75mm para britagem primária (o revestimento resistente ao desgaste é feito de aço com alto teor de manganês para longa vida útil); o britador cônico refina o minério para ≤20 mm em cooperação com a peneira vibratória, reduzindo o excesso de britagem e melhorando a eficiência da moagem subsequente. Uma tela de lavagem especial é adicionada para remover a camada de argila da superfície do minério, evitando o entupimento do sistema de moagem e melhorando a taxa de exposição das partículas de ouro. O minério qualificado com granulometria de -20mm é enviado para o depósito tampão, e o minério não qualificado com granulometria >20mm é devolvido ao britador cônico para nova britagem.
2.2 Sistema de Circuito Fechado de Moagem e Classificação
O sistema é composto pelo moinho de bolas de treliça úmida MQY3660 (160kW) e pelo classificador espiral DLLXS2011 (37kW), formando um sistema de classificação e moagem de circuito fechado de alta eficiência. O minério de -20 mm é enviado para o moinho de bolas e moído até uma finura de -200 mesh, representando mais de 85%, garantindo a dissociação total das partículas de ouro dos minerais de ganga. O classificador espiral controla com precisão a concentração de polpa em 35%-40%, separa a polpa qualificada (malha -200) das partículas grossas não qualificadas e retorna as partículas grossas ao moinho de bolas para remoagem, o que evita efetivamente o desperdício de energia causado pela moagem excessiva e melhora a eficiência geral da moagem.
2.3 Sistema de Extração de Carbono CIP em Celulose de Ouro
Como elo central de toda a linha, este sistema é especialmente projetado para a recuperação eficiente de ouro de minério de ouro oxidado de baixo teor, e o equipamento principal inclui hidrociclone FX-250, tanque de lixiviação de cianetação, torre de adsorção de carvão ativado, sistema de dessorção e eletrólise, etc.
Classificação da celulose: A polpa moída é enviada ao hidrociclone FX-250 para classificação de densidade com eficiência de classificação superior a 90%, e a polpa de alta densidade é enviada ao tanque de lixiviação de cianetação para posterior tratamento;
Lixiviação por cianetação: A polpa é ajustada ao valor ideal de pH e uma solução de cianeto de sódio é adicionada para lixiviação completa, de modo que o ouro da polpa seja dissolvido para formar um complexo de cianeto de ouro;
Adsorção de carvão ativado: A polpa lixiviada entra na torre de adsorção de carvão ativado, e o complexo de cianeto de ouro na polpa é adsorvido pelo carvão ativado para realizar a separação do ouro da polpa;
Dessorção e eletrólise: O carvão ativado carregado de ouro é enviado para o sistema de dessorção e eletrólise (adotando solução quente de NaOH + cianeto de sódio), com taxa de dessorção superior a 98%. A lama de ouro obtida por eletrólise é decapada para remover impurezas, estabelecendo uma base sólida para posterior fundição.
2.4 Fundição de Concentrado e Formação de Lingotes de Ouro
A lama de ouro purificada e o concentrado de ouro grosso obtido por pré-enriquecimento por separação por gravidade são enviados para o forno de fundição por indução de média frequência de 1,5-3 toneladas para fundição em alta temperatura. A temperatura de fundição é controlada entre 1200-1300°C para remover completamente impurezas como enxofre e ferro do concentrado, formando uma solução metálica com teor de ouro superior a 90%. O metal fundido é derramado em moldes de grafite através de uma calha para resfriamento e conformação natural, produzindo lingotes de ouro padrão com especificação de 100-500g. Todo o ciclo de fundição dura cerca de 4-6 horas, e os lingotes de ouro podem ser enviados regularmente para inspeção de qualidade para garantir que a pureza do ouro atenda ao padrão nacional.
3. Projeto de proteção ambiental e otimização de economia de energia
A linha adere ao conceito de desenvolvimento verde e adota uma série de tecnologias direcionadas de proteção ambiental e economia de energia para as características do processamento CIP de minério de ouro (como uso de cianeto e descarga de rejeitos), realizando a utilização eficiente de recursos e conformidade ambiental.
3.1 Descarga seca de rejeitos e reciclagem de água de alta eficiência
Os rejeitos após lixiviação e adsorção são tratados por espessador e filtro prensa, e o teor de umidade dos rejeitos tratados é reduzido para ≤30%, que é então empilhado a seco no reservatório de rejeitos, evitando a poluição ambiental causada pela descarga de rejeitos úmidos. A água separada durante o processo de tratamento de rejeitos é reciclada para a moagem, lixiviação e demais elos da linha de produção, com taxa de reciclagem de recursos hídricos superior a 85%, reduzindo significativamente o consumo de água doce e economizando custos de produção.
3.2 Controle e Tratamento da Poluição por Cianeto
Uma unidade especial de tratamento de cianeto é configurada para o processo CIP para realizar o tratamento inofensivo de águas residuais e resíduos residuais contendo cianeto. As águas residuais contendo cianeto são tratadas pelo método de oxidação química para reduzir o teor de cianeto ao padrão nacional de emissões, e as águas residuais tratadas podem ser recicladas; os resíduos contendo cianeto são solidificados e estabilizados antes de serem transportados para o reservatório de rejeitos designado para armazenamento, evitando vazamento de cianeto e garantindo a segurança ambiental.
3.3 Equipamentos com Economia de Energia e Otimização de Processos
O moinho de bolas MQY3660 é equipado com tecnologia de regulação de velocidade de conversão de frequência, que pode ajustar a velocidade de rotação de acordo com a carga real de produção, reduzindo o consumo de energia em 15% em comparação com o moinho de bolas tradicional de velocidade fixa;
Todos os equipamentos principais adotam ciclo de circuito fechado e projeto de ligação em série, reduzindo a perda de energia causada pela interrupção do processo e melhorando a eficiência geral de utilização de energia da linha de produção;
O sistema elétrico adota tecnologia de compensação híbrida inteligente de baixa tensão, com o fator de potência compensado para mais de 0,97, reduzindo efetivamente a perda de energia da rede elétrica e economizando custos de eletricidade.
4. Sistema de controle de automação inteligente
A linha está equipada com um conjunto de sistema de controle de automação inteligente avançado integrando sistema de controle DCS, módulo de análise inteligente AI, tela inteligente industrial e sistema de monitoramento de vídeo, realizando a operação inteligente de todo o processo, monitoramento de parâmetros em tempo real, aviso prévio de falhas e gerenciamento de segurança da linha de produção, e melhorando significativamente a eficiência da produção e a estabilidade da operação do equipamento.
4.1 Configuração do Sistema Elétrico Científico
O sistema elétrico é projetado com gabinetes de distribuição de baixa tensão, gabinetes de partida suave e gabinetes de compensação de potência reativa. Os principais componentes elétricos são selecionados com especificações adequadamente ampliadas (por exemplo, o soft starter do britador de mandíbula e do britador de cone é dois graus maior) para garantir a partida estável do equipamento com carga. O alimentador vibratório com motores duplos adota o controle um-drive-dois e o conversor de frequência é duas classes maior que a potência total dos dois motores. Todos os links são reservados com circuitos sobressalentes para garantir a continuidade da produção em caso de falha do circuito.
4.2 Controle de núcleo inteligente DCS + AI
O sistema de controle DCS realiza o monitoramento em tempo real dos principais parâmetros de produção (tamanho das partículas de minério, concentração de polpa, tempo de lixiviação, eficiência de adsorção de carvão ativado, carga do equipamento, etc.) e suporta inicialização e parada do equipamento com um clique e controle automático de circuito fechado do processo, realizando a operação não tripulada dos principais links;
O módulo de análise inteligente AI pode analisar o material recebido por meio de câmeras no local, ajustar a velocidade de alimentação em tempo real para evitar bloqueio e sobrecarga do equipamento; ele pode identificar desvios e rasgos da correia sem instalar sensores adicionais e emitir avisos antecipados e imediatos, melhorando a flexibilidade e a capacidade anti-interferência da linha de produção.
