Este projeto de utilização abrangente de resíduos de calcário foi desenvolvido através de uma colaboração entre o cliente e Zhongyu Dingli. O objetivo é reaproveitar resíduos de rocha, materiais de baixa qualidade e materiais de grande porte peneirados na linha de produção de cimento nas minas de calcário, ampliando assim a cadeia industrial. O projeto está dividido em duas fases: a Fase I exigiu um investimento de 28,78 milhões de yuans e a Fase II exigiu 14,5 milhões de yuans, totalizando aproximadamente 43,28 milhões de yuans. Tem capacidade de produção de 800 toneladas por hora e produção anual de 3 milhões de toneladas de agregado. As especificações do produto acabado incluem 20–30 mm e 10–20 mm, enquanto o material fino de 0–10 mm é enviado para a oficina de fabricação de areia para a produção de areia manufaturada.
O processo tem uma característica única: é integrado à linha de produção de cimento. O britador de calcário próprio da linha de cimento decompõe o minério bruto; partículas menores que 40 mm são alimentadas diretamente no sistema de matéria-prima de cimento para produção de clínquer, enquanto aquelas maiores que 40 mm são enviadas para esta linha para processamento de agregados. O agregado passa por modelagem e britagem, seguido de peneiramento em duas etapas, formando um ciclo fechado. Abaixo, iremos elaborar os principais equipamentos e destaques do projeto.
I. Lista de equipamentos principais
1. Triturador de impacto / Shaper (triturador de impacto DLPC1622)
Capacidade de processamento: Para resíduos de calcário maiores que 40 mm, tem produção horária de 600 a 900 toneladas, atendendo à demanda de 800 toneladas por hora.
Características do produto: Embora aqui referida como “triturador de impacto”, esta unidade na verdade combina funções de britagem e modelagem. Ele pode triturar pedaços grandes (mais de 30 mm) após a peneiração e melhorar o formato das partículas, resultando em menos partículas em formato de agulha e flocos. Utiliza placas e revestimentos de martelo altamente resistentes ao desgaste, tornando-o adequado para calcário de dureza média. O tamanho das partículas de descarga é ajustável.
2. Peneira vibratória circular de dois andares (DL2YKZ3070)
Capacidade de processamento: Uma única peneira de dois andares processa de 300 a 600 toneladas por hora, servindo como estágio primário de peneiramento.
Características do produto: Duas plataformas de triagem; o andar superior descarrega material maior que 30 mm de volta para a máquina modeladora, enquanto o andar inferior descarrega material menor que 30 mm para a peneira secundária. Alta eficiência de triagem; o vibrador é lubrificado com óleo fino; design totalmente fechado com tubulação de coleta de pó integrada.
3. Peneira vibratória circular de dois andares (DL2YKZ3680)

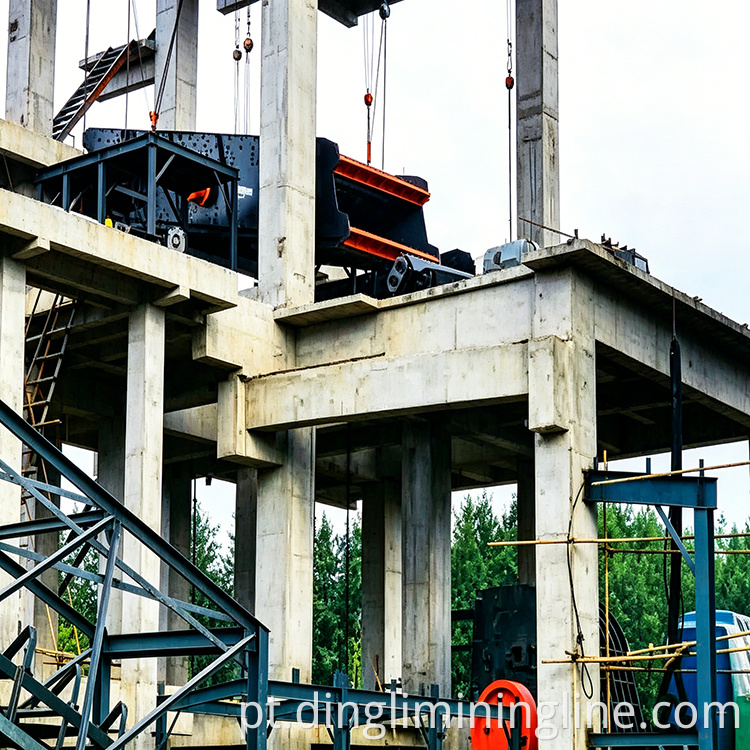

Capacidade: Maior superfície de peneiramento, capacidade de processamento de 400–800 toneladas/hora; instalado no teto do silo como unidade de peneiramento secundário.

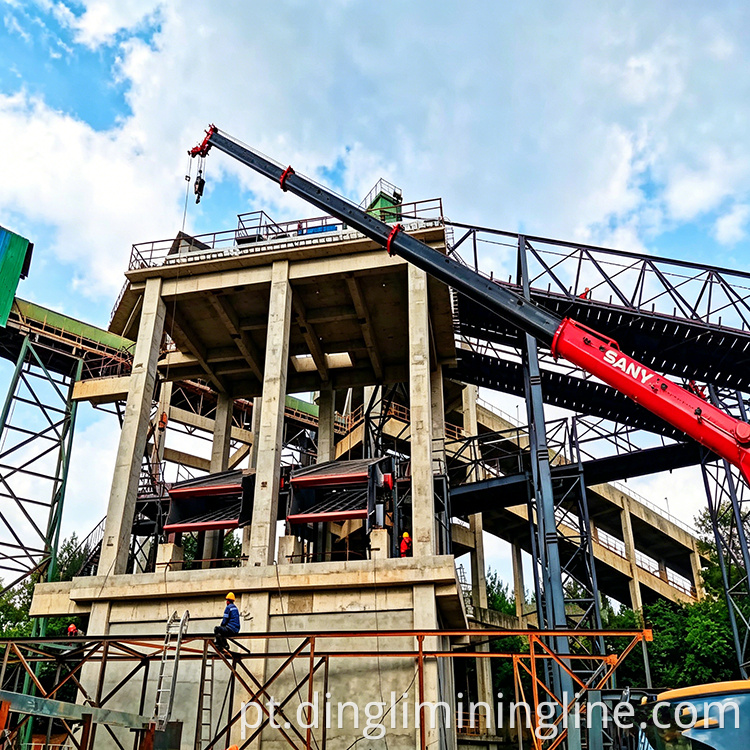

Características do produto: Produz dois tamanhos de produto acabado: 20–30 mm e 10–20 mm; material fino (0–10 mm) cai para a fabricação de areia. Fácil substituição da tela e operação suave. Aproveita a diferença de altura para alimentação direta no silo, eliminando a necessidade de equipamentos de elevação.
4. Transportador de Correia (Sistema de Transporte)
Capacidade: Capacidade de transporte de 800 toneladas/hora ou mais; largura da correia de 1,2 metros ou 1,4 metros.

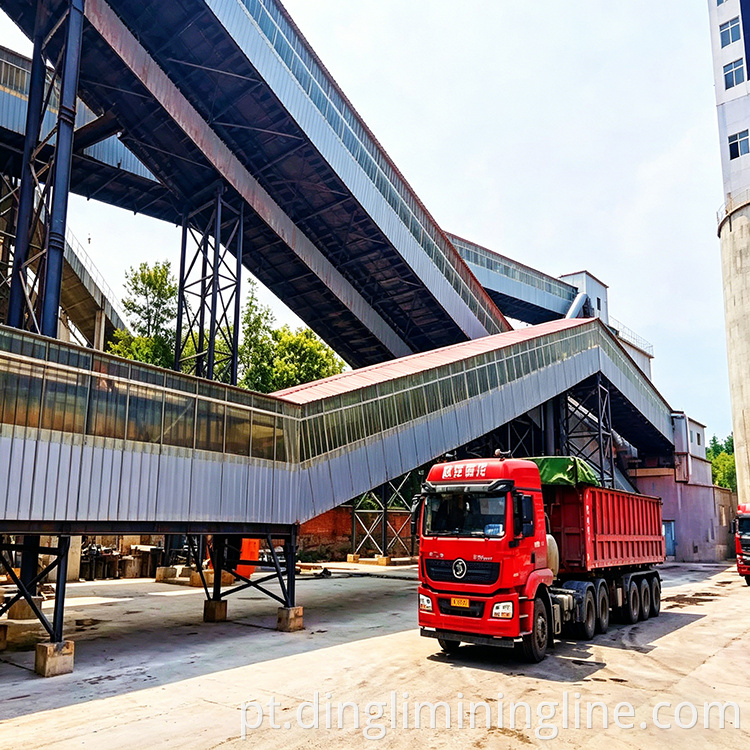

Características do produto: Conecta todas as etapas, incluindo britagem, peneiramento, retorno e armazenamento. O design da galeria parcialmente fechada reduz as emissões de poeira.
5. Oficina de fabricação de areia (produção de areia de material fino de 0–10 mm)
Capacidade de processamento: Uma oficina dedicada que produz areia manufaturada a partir de material fino de 0 a 10 mm, com capacidade de produção adaptada às necessidades.
Características do produto: Normalmente equipado com um britador de impacto de eixo vertical ou britador fino para triturar ainda mais o material fino em areia de construção de 0–5 mm. Utiliza totalmente resíduos de rocha para atingir zero emissões.
6. Sistema de coleta de poeira
Capacidade de Processamento: Abrange todos os pontos geradores de poeira, incluindo britagem, peneiramento, transferência e produção de areia.
Características do produto: Utiliza coletores de pó tipo baghouse com jato pulsante, com concentração de emissão ≤30 mg/m³. Garante a conformidade com os padrões ambientais nas instalações da oficina e da fábrica.
II. Recursos do projeto
Embora a capacidade de produção deste projeto (800 toneladas/hora) não seja a maior por si só, seu modelo integrado “cimento + agregado”, abordagem de investimento em duas fases e sistema de produção de areia em circuito fechado o tornam altamente.
Característica 1: Sinergia com a linha de cimento – transformando resíduos de rocha em agregados para maximizar a utilização de recursos
A mineração convencional de cimento normalmente gera grandes quantidades de fragmentos de rocha maiores que 40 mm, que antes eram descartados como resíduos ou usados para aterros de baixo valor. Esta linha processa diretamente o material superdimensionado (>40 mm) pré-filtrado da linha de cimento em agregado, enquanto o material menor que 40 mm continua para o forno de cimento. Ao utilizar a mesma rocha para duas finalidades, a mina praticamente não produz resíduos. A taxa de utilização abrangente dos recursos calcários é significativamente melhorada.
Recurso 2: Triagem em dois estágios + circulação em circuito fechado para controle preciso do tamanho das partículas
A peneira primária (2YKZ3070) recicla material maior que 30 mm de volta à máquina modeladora para nova britagem, formando um sistema de circuito fechado. A peneira secundária (2YKZ3680) separa dois produtos acabados – 20–30 mm e 10–20 mm – no topo do silo. O material fino (0–10 mm) não é desperdiçado, mas enviado diretamente para a oficina de produção de areia. Todo o processo não gera descarga externa, resultando em produtos acabados limpos e com baixo teor de finos.
Recurso 3: Investimento em fases – núcleo primeiro, expansão depois – pressão financeira reduzida
A Fase 1 envolve um investimento inicial de 28,78 milhões de yuans para estabelecer a estrutura básica para britagem, peneiramento e transporte, produzindo inicialmente agregados de 20–30 mm e 10–20 mm. A Fase 2 requer um investimento adicional de 14,5 milhões de yuans para adicionar a oficina de produção de areia e sistemas mais abrangentes de armazenamento e remoção de poeira. Os clientes podem proceder de forma flexível com base nas condições de mercado e na capacidade financeira, o que é mais prudente do que investir dezenas de milhões de uma só vez.
Característica 4: A combinação de máquina modeladora e peneira vibratória garante excelente formato de partícula com o mínimo de partículas em forma de agulha e flocos
O sistema utiliza um britador de impacto DLPC1622 (máquina modeladora) em vez dos tradicionais britadores de martelo ou mandíbula. Projetado especificamente para melhorar o formato das partículas, ele controla efetivamente o conteúdo de partículas em formato de agulha e flocos na saída, atendendo aos requisitos de concreto de alta resistência e agregados rodoviários. Combinado com uma peneira vibratória de dois andares de alta eficiência, ele consegue uma triagem precisa.
Recurso 5: Utilização Abrangente de Resíduos de Rocha
Os resíduos de rocha maiores que 40 mm filtrados da linha de produção de cimento são processados através de uma peneira de moldagem para produzir três tipos de material: agregados de 20–30 mm e 10–20 mm para venda direta; e material fino de 0–10 mm enviado para a oficina de fabricação de areia para produzir areia manufaturada. Praticamente nenhum material residual requer armazenamento. O que antes era uma dor de cabeça – questões ambientais e de uso do solo – foi transformado em três produtos de alto valor. É por isso que é chamado de “projeto de utilização abrangente”.
III. Para quem esta linha é adequada?
Se você possui uma mina de cimento ou tem uma linha de britagem de calcário próxima que produz grandes quantidades de resíduos de rocha de grandes dimensões (acima de 40 mm) diariamente, e deseja converter esses resíduos de rocha em pedra britada e areia manufaturada a baixo custo sem fazer um grande investimento inicial, então vale a pena considerar este projeto de utilização abrangente de resíduos de calcário integrado em uma linha de cimento em duas fases. A configuração do equipamento inclui uma máquina modeladora de impacto, uma peneira vibratória circular de dois andares, uma oficina de fabricação de areia e um sistema de coleta de pó. Se você quiser saber o consumo real de energia durante a operação, a vida útil das placas do martelo da máquina de moldagem e como o conteúdo de partículas finas no produto acabado é controlado, entre em contato diretamente com Zhongyu Dingli para solicitar dados operacionais de projetos semelhantes - isso é muito mais persuasivo do que qualquer material promocional.
