I. Visão geral do projeto

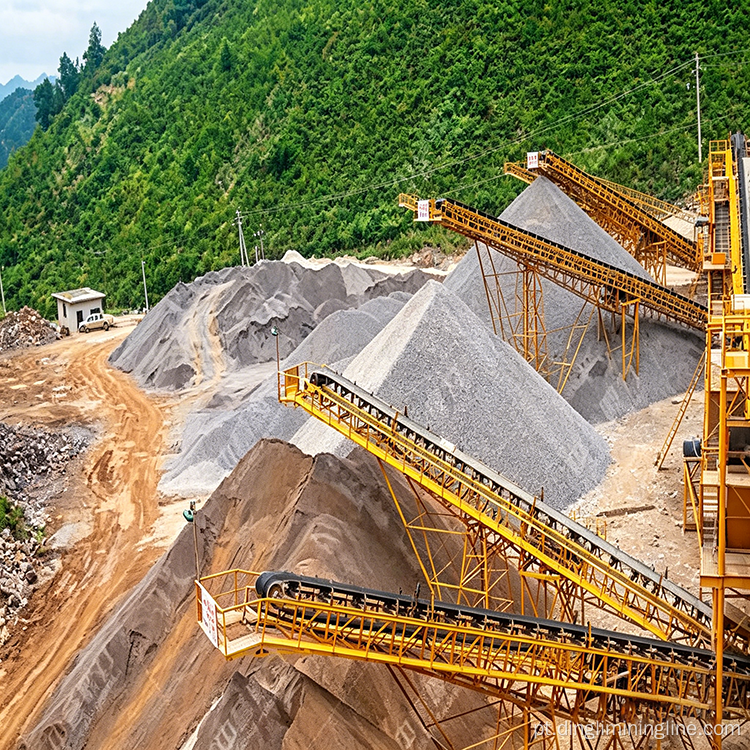

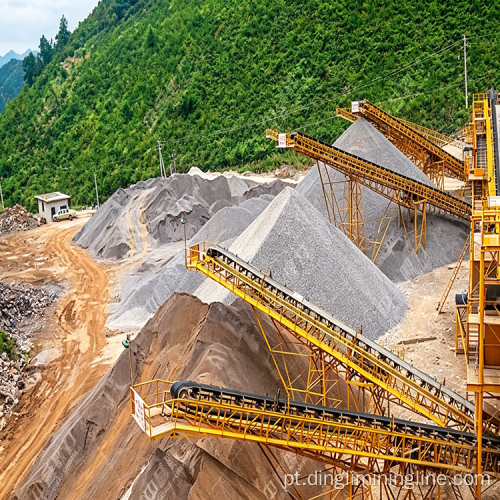

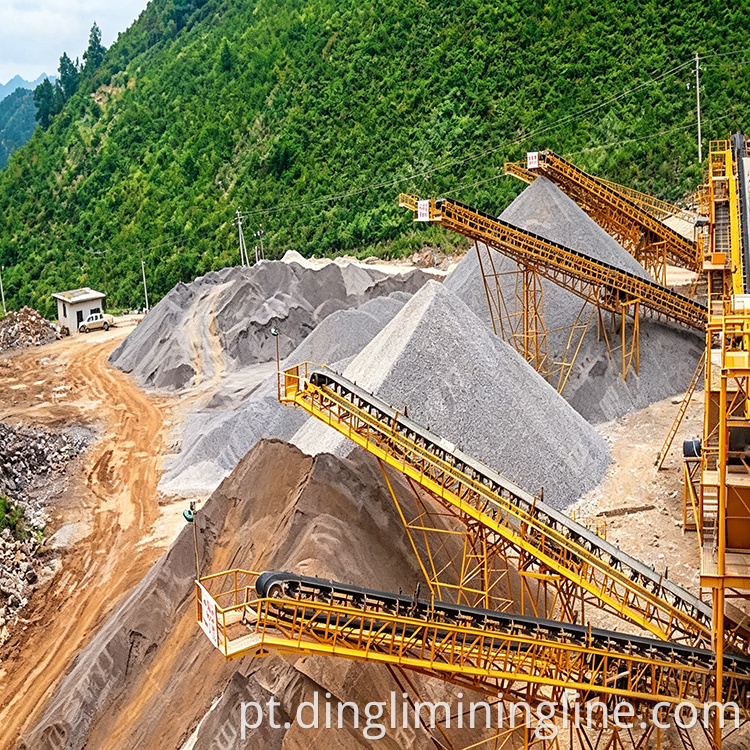

Esta linha de produção de areia para construção, com capacidade de 800 toneladas por hora, foi projetada e construída por Zhongyu Dingli para uma mina de calcário e bluestone em Liupanshui, Guizhou. A configuração de toda a linha é simples, com o equipamento principal consistindo de um alimentador vibratório, um britador de martelo para serviço pesado PCZ1620, um britador modelador XPC1216, diversas peneiras vibratórias circulares, bem como transportadores de correia e uma máquina de fabricação de areia de rotor duplo.
O britador de martelo serve como britador primário, seguido pelo britador modelador para britagem fina. Com duas etapas de peneiramento, a linha pode produzir diversas especificações de agregados naturais e areias manufaturadas. Além disso, o formato das partículas da saída pode ser ajustado e a eficiência da produção é alta; esta solução é considerada rentável para projetos neste nível de capacidade de produção.
II. Especificações do equipamento
Alimentador vibratório (DLZGC1550Z)
O sistema de alimentação começa com um alimentador vibratório de alta resistência, modelo DLZGC1550Z, com capacidade horária de 400 a 900 toneladas. É perfeitamente capaz de alimentar os britadores subsequentes a uma taxa constante.
Triturador de martelo (PCZ1620)
A unidade principal é o britador de martelo para serviço pesado PCZ1620, capaz de processar de 800 a 1.000 toneladas de matéria-prima por hora. Para rochas de dureza média, como calcário e pedra azul, é possível obter britagem primária adequada em uma única passagem, completando efetivamente o estágio de britagem primária de uma só vez.
Triturador de impacto para moldar (XPC1216)
A XPC1216 é a principal responsável pela britagem e conformação fina, com uma produção horária de aproximadamente 400 a 500 toneladas. Ele refina ainda mais o material grosseiramente triturado e arredonda o formato da partícula, resultando em muito poucas partículas em forma de agulha ou escamosas.
Telas vibratórias
O processo de triagem é dividido em duas etapas. A etapa de peneiramento primário utiliza duas peneiras vibratórias circulares 3YKZ2670, cada uma com capacidade horária de 280 a 400 toneladas; A segunda etapa também utiliza duas peneiras, modelo 3YKZ2070, com capacidade horária unitária de 240 a 300 toneladas. As quatro telas trabalham em coordenação para produzir agregados de construção de diversas especificações.
Máquina para fazer areia com rotor duplo (opcional)
Se for necessária areia fabricada de alta qualidade, esta linha pode ser integrada com a máquina de fabricação de areia de rotor duplo da série ZSJ da Zhongyu Dingli. Nesta máquina de fazer areia, dois rotores giram em direções opostas. O material que entra na máquina é primeiro atingido pelo primeiro rotor, ganhando energia cinética antes de colidir com o segundo rotor. A velocidade combinada das duas correntes resulta em um alto rendimento de areia. Quando o tamanho da alimentação é controlado abaixo de 30 mm, uma única unidade ZSJ1416 atinge uma produção horária de 210 a 280 toneladas. O tamanho da malha da tela é ajustável, permitindo um controle flexível do módulo de finura da areia acabada, tornando-a adequada tanto para o mercado interno quanto para exportação.
Transportadores de correia
Correias transportadoras correspondentes transportam o material triturado e peneirado para suas respectivas pilhas de estoque. O equipamento é organizado em uma configuração serial compacta, eliminando a necessidade de transferências intermediárias complicadas.
III. Destaques de processo e design
Britagem em dois estágios com modelagem intermediária
Esta configuração separa a britagem primária da secundária: o britador de martelo para serviço pesado realiza a britagem primária, seguido pelo XPC1216 para moldagem. Em vez de forçar todas as tarefas em uma única máquina, essa abordagem garante alto rendimento e formato de partícula controlado. A brita resultante tem menos arestas vivas, o que a torna mais popular no mercado de construção.
Triagem em duas etapas, múltiplas avaliações em uma única passagem
As quatro telas são organizadas em dois grupos, não apenas pela quantidade, mas estrategicamente combinadas para atender aos requisitos de triagem de cada etapa. Ao peneirar progressivamente cada camada, múltiplas especificações de produtos acabados podem ser separadas simultaneamente, eliminando a necessidade de transferência de material de ida e volta e garantindo alta eficiência de peneiramento.
Sistema de circuito fechado com módulo de produção de areia
Quando um gerador de areia com rotor duplo é integrado, todo o sistema se transforma em um ciclo fechado que abrange “britagem + produção de areia + peneiramento”. O material superdimensionado e não conforme é devolvido ao britador para reprocessamento, enquanto apenas o material qualificado é enviado para armazenamento. Isso elimina desperdícios e permite o ajuste flexível do formato das partículas – capaz de produzir brita de vários tamanhos de partículas ou mudar para o modo de alto rendimento para se especializar em areia manufaturada.
Operação eficiente e de baixo custo
Devido ao número reduzido de máquinas e ao processo simplificado, o investimento total para toda a linha é modesto. A combinação de um britador de martelo para serviço pesado e um britador de modelagem elimina a necessidade de uma ou duas máquinas grandes em comparação com a configuração tradicional de um britador de mandíbula e um britador de impacto. Isto também encurta a correia transportadora, reduzindo tanto os custos de eletricidade como as despesas de manutenção.
Nossas linhas de produção de agregados de areia e cascalho possuem cobertura ampla e completa, e oferecemos uma gama completa de configurações, desde equipamentos independentes individuais até linhas de produção completas, incluindo equipamentos de britagem, equipamentos de produção de areia, equipamentos de peneiramento, equipamentos de alimentação, transportador de mineração e britador móvel. Fornecemos soluções personalizadas de britagem e processamento para uma gama completa de materiais, incluindo pedra azul, calcário, basalto, granito, seixo, ganga de carvão, calcita, pedra de quartzo, dolomita, minério de ferro, barita, diabásio, tufo e calcário com alto teor de cálcio, bem como soluções de processamento direcionadas para caulim. Também fornecemos soluções profissionais de britagem para resíduos sólidos industriais, como escória e rejeitos, e soluções abrangentes de tratamento para resíduos de construção e demolição. Além de soluções de linhas de produção fixas para diversos materiais, também fornecemos soluções flexíveis de unidades de esteiras móveis para atender às diversas necessidades de operação no local de produção de agregados de areia e cascalho.
